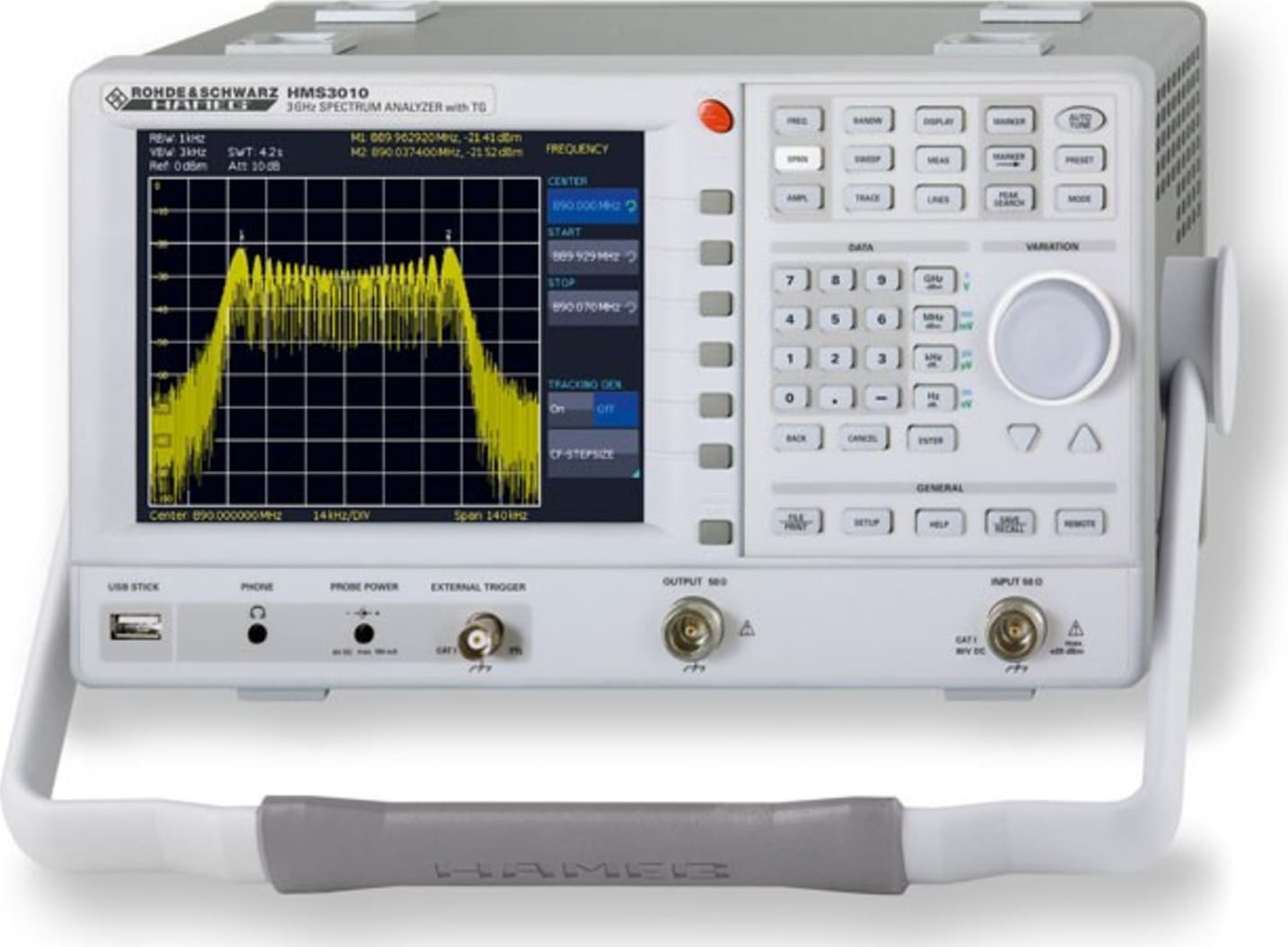

| Frequency |
| Frequency range |
|
HMS1000, HMS1010
|
100 kHz…1 GHz
|
|
HMS3000, HMS3010
|
100 kHz…3 GHz
|
| Temperature stability |
±2 ppm (0…30 °C) |
| Aging |
±1 ppm/year |
| Frequency counter |
|
Resolution
|
1 Hz
|
|
Accuracy
|
±(Frequency x tolerance of reference)
|
| Span setting range |
|
HMS1000, HMS1010
|
0 Hz (zero span) and 100 Hz…1 GHz
|
|
HMS3000, HMS3010
|
0 Hz (zero span) and 100 Hz…3 GHz
|
| Spectral purity, SSB phase noise |
|
30 kHz from carrier
(500 MHz, +20…30 °C)
|
<-85 dBc/Hz
|
|
100 kHz from carrier
(500M Hz, +20…30 °C)
|
<-100 dBc/Hz
|
|
1 MHz from carrier
(500MHz, +20…30 °C)
|
<-120 dBc/Hz
|
| Sweep time |
|
Span = 0 Hz
|
2 ms…100 s
|
|
Span > 0 Hz
|
20 ms…1,000 s, min. 20 ms/600 MHz
|
Resolution bandwidths
(-3 dB) |
100 Hz…1 MHz in 1–3 steps,
200 kHz |
|
Tolerance
|
|
≤300 kHz
|
±5 % typ.
|
|
1 MHz
|
±10 % typ.
|
Resolution bandwidths
(-6 dB) |
200 Hz, 9 kHz, 120 kHz, 1 MHz |
| Video bandwidths |
10 Hz…1 MHz in 1–3 steps |
| Amplitude |
| Display range |
Average noise level displayed up to
+20 dBm |
Amplitude measurement
range |
Typ. -114…+20 dBm |
Max. permissible DC
at HF input |
80 V |
| Max. power at HF input |
20 dBm, 30 dBm for max. 3 Min. |
| Intermodulation free range |
|
TOI products, 2 x -20 dBm
(-10 dBm ref. level)
|
66 dB typ.
(typ. +13 dBm third-order intercept)
|
|
(at distance between
signals ≤2 MHz)
|
60 dB typ. (+10 dBm TOI)
|
|
(at distance between
signals >2 MHz)
|
66 dB typ. (typ. +13 dBm TOI)
|
| DANL (Displayed average noise level) |
|
(RBW 100 Hz, VBW 10 Hz,
ref. level ≤-30 dBm
10 MHz…1 GHz resp. 3 GHz)
|
-115 dBm, typ. -124 dBm
|
|
With Preamp.
|
-135 dBm typ.
|
| Inherent spurious |
|
(ref. level ≤-20 dBm,
f >30 MHz, RBW ≤100 kHz)
|
<-80 dBm
|
| Input related spurious |
|
(Mixer level ≤-40 dBm,
carrier offset >1 MHz)
|
-70 dBc typ., [-55 dBc (2…3 GHz)]
|
| 2 nd harmonic receive frequency |
|
(mixer level -40 dBm)
|
-60 dBc typ.
|
| Level display |
|
Reference level
|
-80…+20 dBm in 1 dB steps
|
|
Display range
|
100 dB, 50 dB, 20 dB, 10 dB, linear
|
|
Logarithmic
display scaling
|
dBm, dBµV, dBmV
|
|
Linear display scaling
|
Percentage of reference level
|
| Measured curves |
1 curve and 1 memory curve |
| Trace mathematics |
A-B (curve-stored curve), B-A |
| Detectors |
Auto-, Min-, Max-Peak, Sample, RMS,
Average, Quasi-Peak |
| Failure of level display |
<1.5 dB, typ. 0.5 dB |
| Marker/Deltamarker |
| Number of marker |
8 |
| Marker functions |
Peak, next peak, minimum,
center = marker, frequency,
reference level = marker level,
all marker on peak |
| Marker displays |
Normal (level, lin. & log.), delta marker,
noise marker, (frequency) counter |
| Inputs/Outputs |
| HF Input |
N socket |
|
Input Impedance
|
50 Ω
|
|
VSWR
(10 MHz…1 GHz/3 GHz)
|
<1.5 typ.
|
| Output tracking generator |
|
(HMS1010/HMS3010)
|
N socket
|
|
Output Impedance
|
50 Ω
|
|
Frequency range
|
5 MHz…1 GHz [3 GHz]
|
|
Output level
|
-20…0 dBm, in 1 dB steps
|
| Trigger input |
BNC female |
|
Trigger voltage
|
TTL
|
| Ext. reference input/output |
BNC females |
|
Reference frequency
|
10 MHz
|
|
Essential level (50 Ω)
|
10 dBm
|
Supply output for field
probes |
6 V dc , max. 100 mA (2.5 mm DIN jack) |
| Audio output (Phone) |
3.5 mm DIN jack |
|
Demodulation
|
AM and FM (internal speaker)
|
| Miscellaneous |
|
Display
|
16.5 cm (6.5") TFT Color VGA Display
|
|
Save/Recall memory
|
10 complete device settings
|
|
Trigger
|
Free run, Video Trigger, Single Trigger,
external Trigger
|
| Interfaces |
Dual-Interface USB/RS-232 (HO720),
USB-Stick (frontside),
USB-Printer (rear side),
DVI-D for ext. monitor |
| Power supply |
105…253 V, 50…60 Hz, CAT II |
| Power consumption |
Max. 40 W at 230 V, 50 Hz |
| Protection class |
Safety class I (EN61010-1) |
| Operating temperature |
+5…+40 °C |
| Storage temperature |
-20…+70 °C |
| Rel. humidity |
5…80 % (non condensing) |
| Dimensions (W x H x D) |
285 x 175 x 220 mm |
| Weight |
3.6 kg |
