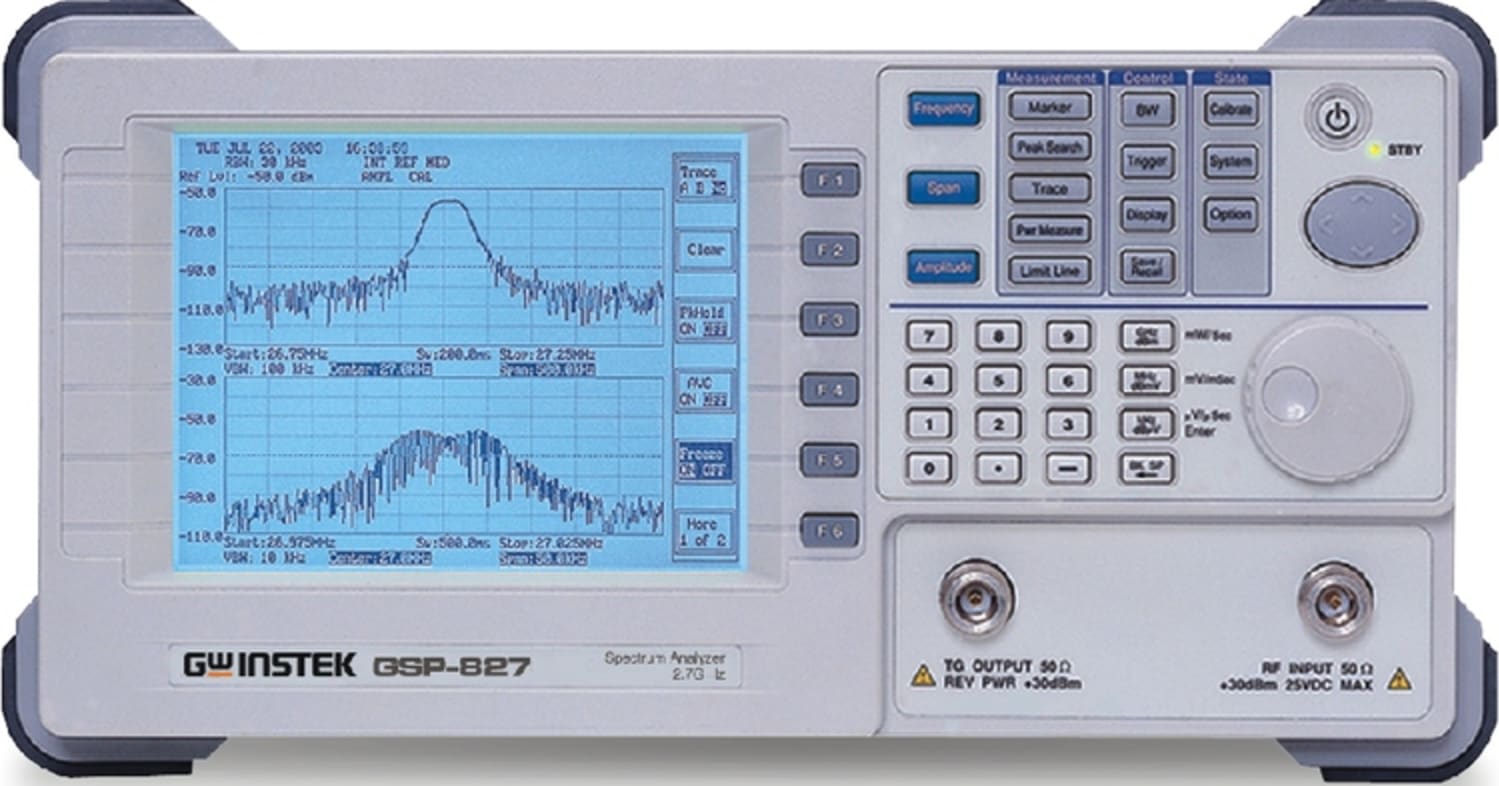

| FREQUENCY |
| Frequency Range |
9kHz~2.7GHz |
| Aging Rate |
± 10ppm, 0~50°C, 5ppm/yr |
| Span Range |
2kHz ~ 2.5GHz in 1-2-5 sequence, full span, zero span |
| Phase Noise |
-85dBc/Hz @1GHz 20kHz offset typical |
| Sweep Time Range |
50ms~25.6s |
| RESOLUTION BANDWIDTH |
| RBW Range |
3kHz, 30kHz, 300kHz, 4MHz |
| RBW Accuracy |
15% |
| Video Bandwidth Range |
10Hz ~ 1MHz in 1-3 steps |
| AMPLITUDE |
| Measurement Range |
-100dBm ~ +20dBm: 1MHz~2.5GHz @ 3k RBW
-95dBm ~ +20dBm: 2.5GHz~2.7GHz @ 3k RBW
-75dBm ~ +20dBm: 150kHz~1MHz @ 3k RBW
-65dBm ~ +20dBm: 50kHz~150kHz @ 3k RBW |
| Overload Protection |
+30dBm, ±25VDC |
| Reference Level Range |
-30dBm ~ +20dBm |
| Amplitude Display Range |
75dB |
| Amplitude Accuracy |
±1.5dB @100MHz |
| Frequency Flatness |
±1.5dB |
| Amplitude Level Linearity |
±1.5dB over 70dB |
| DYNAMIC RANGE |
| Average Noise Floor |
-100dBm: 1MHz~2.5GHz |
-95dBm |
2.5GHz~2.7GHz |
-75dBm |
150kHz~1MHz |
-65dBm |
50kHz~150kHz |
| Third Inter-Modulation |
< -70dBc @-40dBm Input, 2MHz apart |
| Harmonic Distortion |
< -60dBc @-40dBm Input |
| Non-Harmonic Spurious |
< -60dB @typical down from Reference Level 150k~2.7GHz |
| DISPLAY SYSTEM |
| Display Device |
640 x 480 high resolution graphical LCD, B&W |
| Display Function |
Contrast, backlight ON/OFF, Invert screen split window : upper and lower |
| FUNCTIONS |
| Marker Mode |
Normal and delta mode |
Number |
Up to 10 in multi marker mode |
| Internal Memory |
100 traces and setup for Save/Recall |
| Peak Search |
To peak, to center , next peak, peak right, peak left and peak track |
| Trace Number |
Number:2, tr A and B for display memory |
Functions |
peak hold, average, freeze, math. |
Detect |
sample, peak+, AVG 1/2/3, quasi-peak |
| Power Measurement |
ACPR x 2, OCBW, Channel Power |
| Trigger |
Functions: Video, External
Mode: continuous, single
Source: video, external (0~5V rising edge)
Setting: Trigger delay, Trigger frequency |
| Limit Line |
Number: 2, high and low
Functions: Edit:Insert, Delect, Undo Pass/Fail |
| Calibration Signal |
100MHz, -30dBm |
| CONNECTORS |
| RF Input |
Type: N female, 50O nominal
RF input VSWR: <1.5:1, @0dBm Reference Level |
| External Reference |
Type: BNC female |
| Clock Input |
1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2M |
| Reference Clock Output |
Type: BNC female, 10MHz |
| DC Input |
Jack : 5.5mm, 12V |
| INTERFACE |
| RS-232C |
Sub-D 9-pin female |
| GPIB (Option) |
Fully programmable with IEEE488.2 compliance |
| POWER SOURCE |
| AC 100 ~ 240V, 48 ~ 63Hz |
| DIMENSIONS & WEIGHT |
330(W) x 170(H) x 340(D) mm
Approx. 4.5kg |
