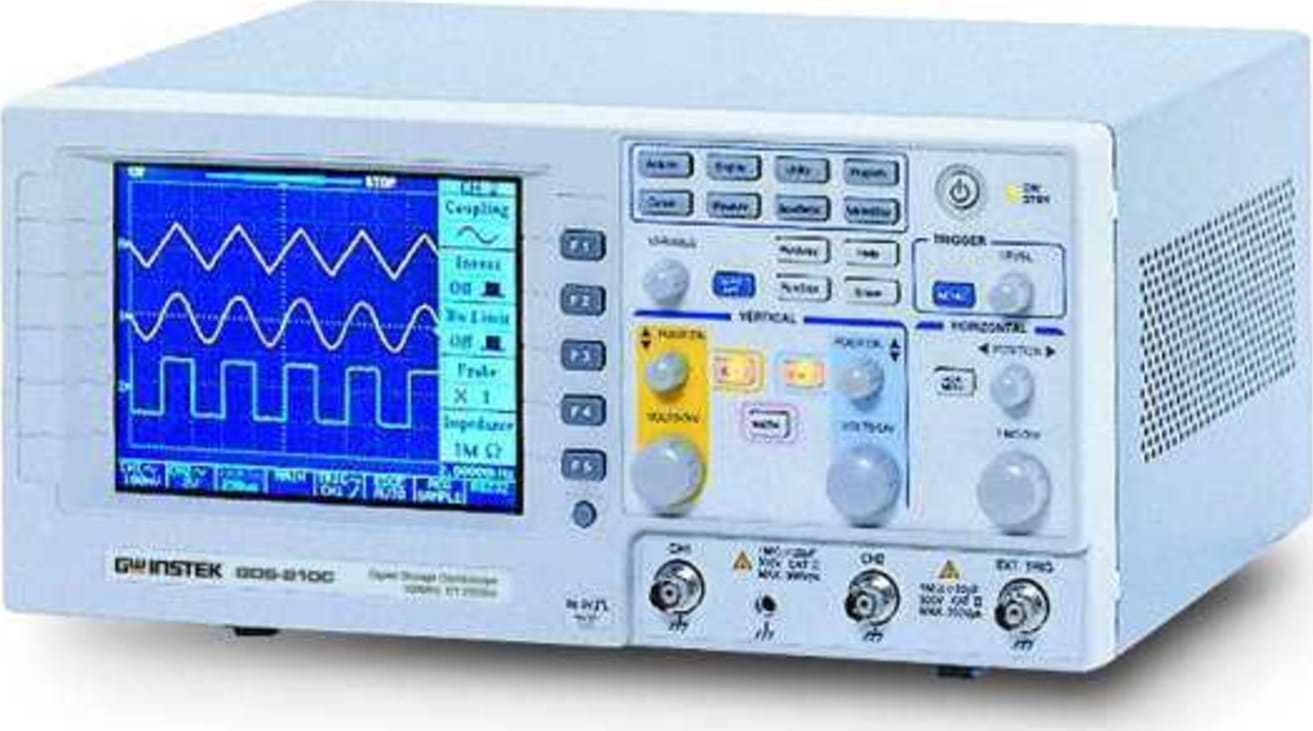

| DISPLAY SYSTEM |
| Display Device | Color (320 x 240) 5.7 inch LCD |
| Display Contrast | Adjustable |
| Waveform Display Graticule | 8 10 divisions, ( 8 x 12 div, when menu off ) |
| Display Mode | Dot, Vector, Accumulate |
| VERTICAL SYSTEM |
| Bandwidth | 100MHz |
| Channels | 2 |
| Vertical Resolution | 8-Bit |
| Vertical Sensitivity | 2mV/div ~ 5V/div |
| Vertical Accuracy | ± 3% |
| Rise Time | < 3.5ns |
| Input Coupling | AC DC Ground |
| Input Impedance | 1MΩ ±2%, ~18pF |
| Polarity | Positive & Negative |
| Maximum Voltage Between Signal & Common at Input BNC | 300V ( DC+AC peak ), CATII |
| Waveform Signal Process | CH1+CH2 CH1-CH2 FFT |
| Offset Range | 2mV/div ~ 50mV/div ?0.5V; 100mV/div ~ 500mV/div ?5V; 1V/div ~ 5V/div ?50V |
| BW Limit | 20MHz ( -3dB ) |
| HORIZONTAL SYSTEM |
| Time Base Range | 1ns/div ~ 10s/div (1-2-5 increments ) |
| Time Base Mode | Main Window Window Zoom Roll X-Y |
| Time Base Accuracy | ±0.01% |
| Delay Range | Pre-trigger : 20 div maximum; Post-trigger : 1000 div |
| SIGNAL ACQUISITION SYSTEM |
| Real-Time Sample Rate | 100MS/s maximum on each channel |
| Equivalent Sample Rate | 25GS/s E.T. maximum on each channel |
| Record Length | 125k/CH |
| Peak Detection | 10ns (500ns/div ~ 10s/div) |
| Acquisition Mode | Sample Peak Detect Average |
| Average | 2, 4, 8, 16, 32, 64, 128, 256 |
| TRIGGER |
| Trigger Source | CH1, CH2, Line, Ext |
| Mode | Auto Level Auto Normal Single TV Time Delay Event Delay Edge Pulse Width |
| Coupling | AC, DC, HF, LF, Noise Reject |
| Sensitivity | DC~25MHz : Approx 0.5div or 5mV 25MHz~60MHz : Approx 1.5div or 15mV |
| X-Y MODE |
| X-Axis Input / Y-Axis Input | Channel 1 / Channel 2 |
| Phase Shift | 3 at 100kHz |
| CURSOR & MEASUREMENT |
| Auto Time Measurement | Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
| Cursor Measurement | Voltage difference between cursors (ΔV) Time difference between cursors (ΔT) Reciprocal of ΔT in hertz 1/ΔT |
